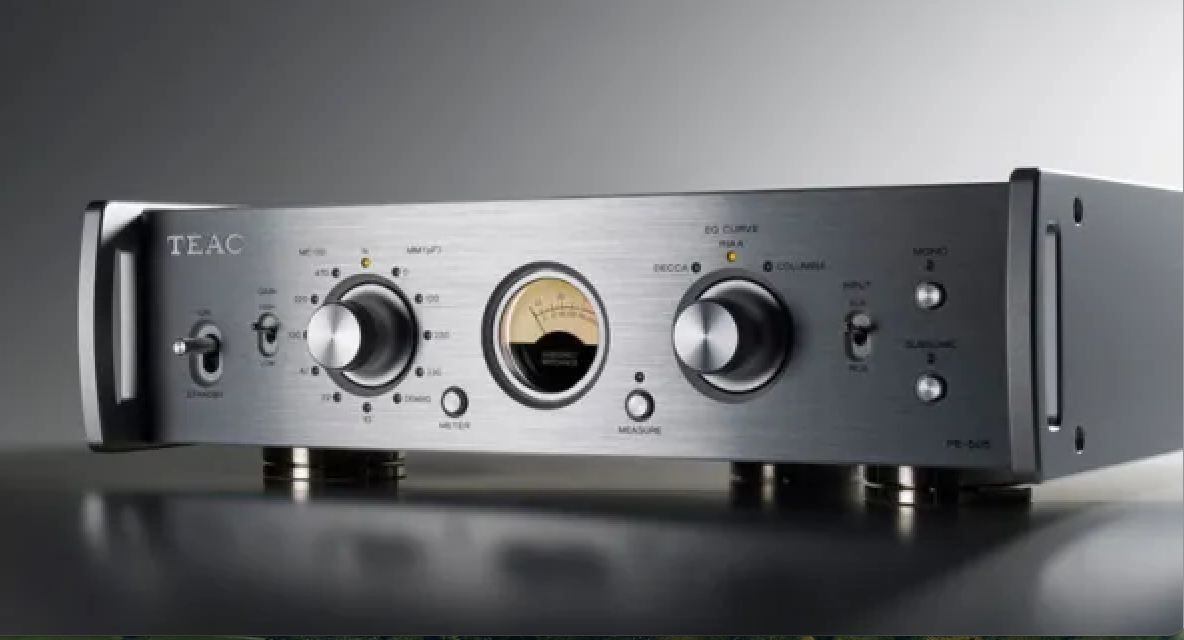

PHONO TEAC PE-505

TEAC PE-505 mới sẽ hỗ trợ cả 2 chuẩn đầu vào tín hiệu phono là balance XLR (MC) và unbalance RCA (MM & MC). Bo mạch của chiếc phono này được xây dựng theo cấu trúc dual-mono, tức là tách riêng độc lập 2 kênh tín hiệu trái/phải nhằm tối ưu hiệu năng, tăng cường chất lượng âm thanh, hạn chế hiện tượng nhiễu chéo. TEAC PE-505 sử dụng mạch vi sai toàn phần cho cả 2 chuẩn tín hiệu balance và unbalance.

Mô tả thông số kỹ thuật
Phần khuếch đại
Tổng độ méo hài (Đầu ra định mức, 1kHz, GAIN Thấp)


• Đầu vào RCA (MM) 0,002%
• Đầu vào RCA (MC) 0,02%
• Đầu vào XLR (MC) 0,02%

Tiếng ồn dư volt (Ngắn đầu vào, GAIN thấp, IHF-A)


• Đầu vào RCA (MM) 10μV
• Đầu vào RCA (MC) 65μV
• Đầu vào XLR (MC) 85μV

Tỷ lệ S / N (Ngắn đầu vào, Đầu vào định mức, GAIN Thấp, IHF-A)
Đầu vào RCA (MM) 106dB
Đầu vào XLR (MC) 86dB
Độ lệch RIAA (20Hz đến 20kHz) ± 0,05dB
Tách kênh −90dB trở lên (MM, 10kHz, GAIN Low)
Thu được
GAIN THẤP


• Đầu vào RCA (MM) 34dB
• Đầu vào RCA (MC) 54dB
• Đầu vào XLR (MC) 54dB

GAIN CAO


• Đầu vào RCA (MM) 46dB
• Đầu vào RCA (MC) 66dB
• Đầu vào XLR (MC) 66dB

Bộ lọc cận âm 17Hz, –24dB / quãng tám
Phần đầu vào phono

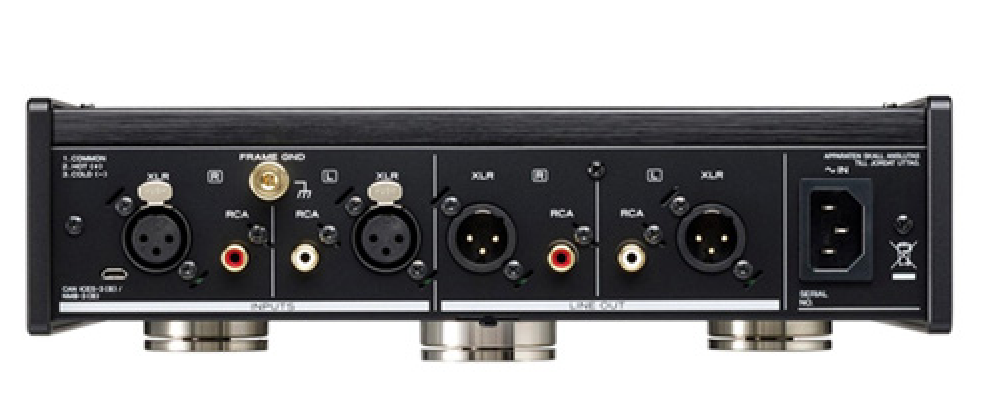

Đầu vào không cân bằng Chân RCA (tương thích MC / MM) × 1 cặp
Mức đầu vào tối đa 150mV (MM, THD 0,1%, GAIN Thấp)
16mV (MC, 0,1% THD, GAIN thấp)
Trở kháng đầu vào *
MM 47kΩ, trở kháng tải: 0, 100, 220, 330pF
MC 10, 22, 47, 100, 220, 470, 1kΩ
Đầu vào cân bằng XLR (chỉ MC) × 1 cặp
Mức đầu vào tối đa 16mV (MC, THD 0,1%, GAIN Thấp)
Trở kháng đầu vào *
MC 10, 22, 47, 100, 220, 470, 1kΩ * có thể chuyển đổi từ Cài đặt
Phần đầu ra tương tự
Đầu ra không cân bằng chân RCA × 1 cặp
Mức đầu ra định mức 2Vrms
Trở kháng đầu ra 63Ω
Đầu ra cân bằng XLR × 1 cặp
Mức đầu ra định mức 4Vrms
Trở kháng đầu ra 126Ω
Công suất hoạt động
US / Canada / Đài Loan AC 120V, 50 / 60Hz
Châu Âu / Châu Á AC 230V, 50 / 60Hz
Công suất tiêu thụ 14W
Kích thước tổng thể (W × H × D) 290 × 84,5 × 252,5 mm / 11,4 "× 3,3" × 9,9 "
Trọng lượng 4,5kg / 10,0 lbs.
Phụ kiện đi kèm Dây nguồn × 1, Đệm để chân × 3, Sách hướng dẫn của chủ sở hữu × 1
